楼宇自控系统设计需要注意哪些事项？楼宇自控指的是对楼宇中电力设备，如电梯、水泵、风机、空调等进行在线监控，通过设置相应的传感器、行程开关、光电控制等，对设备的工作状态进行检测，并通过线路返回控制机房的中心电脑，由电脑得出分析结果，再返回到设备终端进行调解。但是如何设计楼宇自控系统呢？楼宇自控系统设计是一个通过对项目情况的分析和业主需求的理解,运用楼宇自控系统产品的功能和特点,结合设计人工程施工的实践经验,提出合理的、符合建设要求的解决方案,并用文字、表格和图形等进行表达的过程。这里河姆渡小编就简单地为您介绍一下楼宇自控系统设计需要注意的事项。

　　
　　1、熟悉和了解楼宇自控产品的功能和特点
　　
　　只有真正熟悉和了解楼宇自控产品的功能和特点,才能很好地在设计中加以运用。楼宇自控系统是现代控制领域里的先进产品的代表之一,采用了计算机、网络及检测与控制技术的DDC集散控制装置,应用于建筑物中热工参数和机电设备的监控与管理。
　　
　　(1) 楼宇自控系统的主要功能
　　
　　对建筑内的机电设备及热工参数进行实时的检测和监控;通过丰富的计算机软件进行节能控制和各种优化控制;对各种参数进行显示、报警、操作、记录、报表和打印。
　　

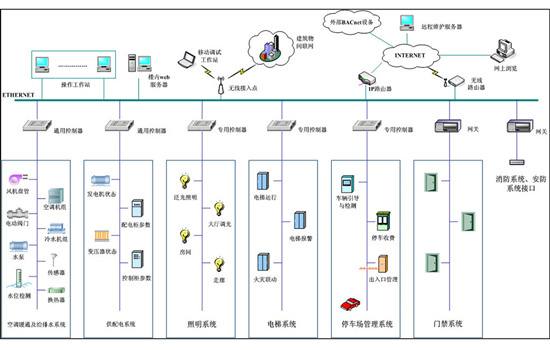

　　(2) 楼宇自控系统的网络结构及组成
　　
　　在一幢建筑中各种机电设备(除消防系统的设备以外)和被检测的热工参数很多,分散在各个不同的位置和角落,通过安装在现场的直接数字控制器DDC将各种信息进行采集并控制，采用网络通讯的方式与控制主机连接，并在控制中心进行集中的显示、操作和管理。
　　
　　2、掌握设计方法
　　
　　掌握了设计方法是表达设计理念及工程实施方法，乃至后期运营的有效手段。首先应知道设计图纸的组成。它的内容与其它弱电系统有所不同,在初步设计和施工图阶段的内容和重点也不一样。
　　
　　(1) 初步设计阶段
　　
　　初步设计阶段要确定的内容包括:设计所要达到的目标和水平;系统设计的原则;系统规模大小和控制、检测的内容;初步的控制室面积、设备安装的位置及线缆敷设的路由;与相关专业的接口及界面;投资的估算;人员编制。
　　
　　初步设计阶段的文件组成包括:初步设计的文字说明;楼宇自控系统的总体网络示意图;各种设备监控的原理图;主要的设备及材料表。
　　
　　初步设计阶段应接收和提出的资料包括:接收初步设计要则(项目设计主师提出);接收建筑的平、立、剖面图(建筑专业提出);接收采暖、通风设备的被控数量、位置和控制要求的清单(暖通专业提出);接收水系统设备被控数量、位置及控制要求清单(水道专业提出);接收变配电信息进行采集并控制,采用网络通讯的方式与控室、照明控制及电梯控制要求(电气专业提出);制主机进行连接,并在控制中心进行集中的显接收概算编制原则(技术经济专业提出);提出总的用电负荷(电气专业接收);提出控制室要求,如:面积、装修、空调、照明等(建筑专业、暖通专业及电气专业接收);提出概算资料(技术经济专业接收)。
　　
　　(2) 施工图设计阶段
　　
　　施工图阶段主要是根据已批准的初步设计,进行深化施工图设计,其主要目的是在建筑平面图纸上详细反映出系统、设备及连线的施工安装做法。
　　
　　施工图设计阶段要确定的内容包括:在初步设计的基础上,按照水、暖、电等专业再次提出的详细资料重新复核检测、控制的内容和数量,并制定编号原则;根据被检测和控制的设备位置分布情况,合理地选择网络路由。
　　
　　施工图设计阶段的文件组成包括:施工图设计的文字说明;楼宇自控系统I/O点表；设备及材料表;仪表阀门定货咨询书;楼宇自控系统的网络图;设备监控原理图;外部管线连接图(或电缆表);管线平面敷设图;控制室平面布置图(可结合其它弱电系统)。
　　
　　施工图设计阶段应接收和提出的资料包括:接收建筑的平、立、剖面图(建筑专业提出);接收采暖、通风设备的被控数量、位置及控制清单(暖通专业提出);接收水系统设备被控数量、位置及控制要求清单(水道专业提出);接收变配电室、照明控制及电梯控制要求(电气专业提出);提出各用电点的位置和负荷要求及总的用电负荷(电气专业接收)。
　　
　　3、抓住设计过程中的重点环节
　　
　　(1) 与相关专业的界面划分
　　
　　楼宇自控系统的设计,区别于其它的弱电系统的设计,与相关工艺(如:水、暖、电等专业)紧密相关,在设计时能够清楚地划分提供设备的界限,可避免在工程招标时出现缺项和重复订货,减少了许多不必要的麻烦。在实际工程遇到许多这样的情况,列出如下:在冷冻机房内电动碟阀建议由楼宇自控厂商提供;空调机组或新风机组的风阀由空调厂家提供,执行机构由楼宇自控厂商提供;空调机组或新风机组的水阀由楼宇自控厂商提供;水泵的变频控制装置应随水泵供货;变配电站的综合监控管理系统应随高、低压变配电装置统一考虑。以上内容应在设计时与相关专业协商解决。
　　
　　(2) 与被控设备的接口
　　
　　确定好控制的接口是十分必要的,可防止在工程实施中因接口形式不对而无法连接,并导致部分设备或系统无法进行监控和管理,带来控制水平的降低。接口的形式通常有两种,一种是数据通讯,另一种是通过接点进行连接。通常对于那些自带PLC或计算机控制装置的设备,易采用数据通讯的方式,如:冷水机组的控制电脑、变频控制装置、综合电力监控管理系统、电梯的群控系统等。这时需要确定通讯的硬件连接形式和软件通讯协议。如果在被连接的双方无法通过一致的连接形式或协议连接时,也可采用符合OPC(互联协议)的方式进行通讯,设计时应给予明确。在被控的设备中,大部分是采用接点连接的方式,被连接的对象主要来自电气控制箱,设计时应明确对电气控制箱的接口条件,以便在招标时满足。通常要求应说明接口的点数、类型及对接线端子的要求。
　　
　　(3) 节能的考虑
　　
　　节能是设计中的要点,也是设置楼宇自控系统的主要目的。大家都知道它是通过软件优化来完成的,但没有必要的检测和控制也实现不了。建筑中能耗比较大的部分主要为空调系统和照明系统,而在一般的建筑中通过楼宇自控系统实现节能控制的主要有:冷冻站内冷水机组台数的启停控制方式;冷冻水供水的预测控制(变温差、变压差)和冷却水随机控制(注:主要采用冷冻和冷却水泵的变频控制方式);根据冷却水温度控制冷却塔风扇的节能控制方式;根据室外温湿度控制新风机组或空调机组温度给定值控制;最小新风量控制;照明的分区和分时控制。
　　
　　4、楼宇自控系统设计与相关专业的关系
　　
　　楼宇自控系统是智能化建设的重要组成之一,其设计的好坏也直接影响到智能化系统的开通和使用。需要设计的全体人员来关注,也需要相关专业的支持,特别是水、暖、电专业,应在本系统的设计时,从节能的角度出发,定位好控制水平。只有与弱电专业密切配合,才能共同完成好楼宇自控系统的设计。
　　
　　做好楼宇自控系统的设计,可避免工程在招投标过程的麻烦,减少在施工中的难度;为项目建成后的节能与安全运营带来效益和方便,并可充分发挥其监控管理的优势,以最少的人员提供迅速而快捷的服务。一些人对楼宇自控的系统与产品比较熟悉和了解,但对如何进行设计和所取得的施工经验略有欠缺。而另一些人虽然对楼宇自控的系统与产品比较了解,也能熟练的掌握设计方法,但对工程的实际经验却不足。然而,既了解产品、又能掌握设计方法,也有丰富的工程实际经验还不够,还要充分了解项目的实际情况和需求,将产品与实际进行有机地结合,充分发挥其节能、优化管理的优势,才算是一个合格的楼宇自控系统的设计。了解更多有关于楼宇自控系统设计相关内容，您可以关注本站，我们会定期推荐相关内容。
